高压电缆的连接头有哪些类型?

发布日期:2021-09-16    浏览次数:7

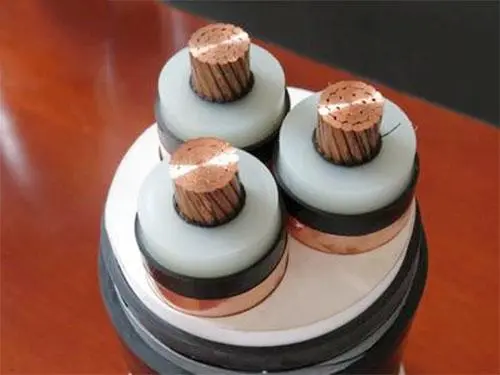

高压电力电缆连接器用于电力电缆本身的连接,包括连接接头、绝缘中间接头、充油电力电缆、钢管电力电缆和塞止接头。


1.普通连接器:用于连接两根相邻的电力电缆。自容充油电力电缆的连接器除了连接电缆芯导体以保证电气连接外,还应保持电缆芯内的油流畅通。但是由于现场手工操作,工艺条件较差。为此,在芯接压的情况下,通过增大绝缘厚度和降低接头处的强度,保证了接头的安全运行。增绕绝缘通常包裹在电力电缆绝缘中,增绕绝缘两端形成锥形应力锥。增绕绝缘外包绝缘屏蔽,两端电力电缆绝缘屏蔽连接,外部钢管将绝缘与大气隔离,可承受充油电力电缆的油压。

2.绝缘接头:绝缘接头的绝缘结构和尺寸与普通接头相同。110~220kV充油电力电缆绝缘接头主要用于大长度电力电缆线路,断开接头两端电力电缆的金属护套或金属屏蔽层和半导电层,从而交叉连接,减少护套(或屏蔽层)的损耗。

3.塞式接头:塞式接头是充油电力电缆附件的电气性能环节,也是结构复杂的接头。主要用于切断油路,防止电力电缆绝缘干燥,低端电力电缆绝缘油压超过规定值。

4.钢管充油电力电缆接头:铜管充油电力电缆接头有两种:普通连接接头和半塞止接头。普通连接接头用于电力电缆的长度连接。内部绝缘结构一般与自容式充油电力电缆接头相间,外壳为铜管,直径略大于电力电缆管道。长管充油电力电缆线路采用半塞止接头。为防止由于石油泄漏而导致电力电缆袖套流失而设计的输油接头,使两段原油通过电力电缆绝缘层或旁路管流通。在接头钢管与电力电缆钢管的连接处,电力电缆油路由密封结构分离。
