电缆规格型号说明-电缆线规格型号代表的含义

发布日期:2022-06-08    浏览次数:7

电缆线是我们随处可以见工业产品,大到头顶架在电线杆上的电缆线,小到我们自己用的手机充电线、耳机线 ,都是电缆线,无处不在。电缆线种类多种多样,我们会根据一些信息来对电缆线进去区分,电缆规格型号就是对电缆细致的区分,那电缆线规格型号代表的含义是什么?这里做个电缆规格型号说明。


电缆规格型号其实是指电缆线两个不同的信息,可以划分为电缆型号和电缆规格,这里分别讲解下

电缆型号:

电缆型号表达的意思是生产这根电缆的所用材料以及电缆的特性,用zr-rvvp电缆举个例子,zr-rvvp在熟悉电缆的人可以看出这6个字母里面包含电缆导体材料、导体特性、绝缘材料、护套材料、屏蔽层和电缆特性6个信息,其中

zr:表示电缆的特性,阻燃型电缆(阻燃的首字母拼音)

r:r表示软电缆,电缆具有一定的柔软性;导体是多股软铜丝绞和而成

个v:电缆绝缘材料聚氯乙烯(pvc)

第二个v:电缆护套材料聚氯乙烯

p:屏蔽型电缆,表示电缆里有一层金属编织屏蔽层。

短短的几个字母,就包含6个信息,这就是电缆的型号意思,按照的标准,把电缆的信息浓缩在几个字母当中,简单、高效。关于电缆导体在电缆型号里的表达,铜导体也有代号,是t,型号里没有导体表示的默认是铜。例如vv是铜芯电缆,vlv是铝芯电缆,l表示这根电缆的导体材料是铝。

电缆规格:

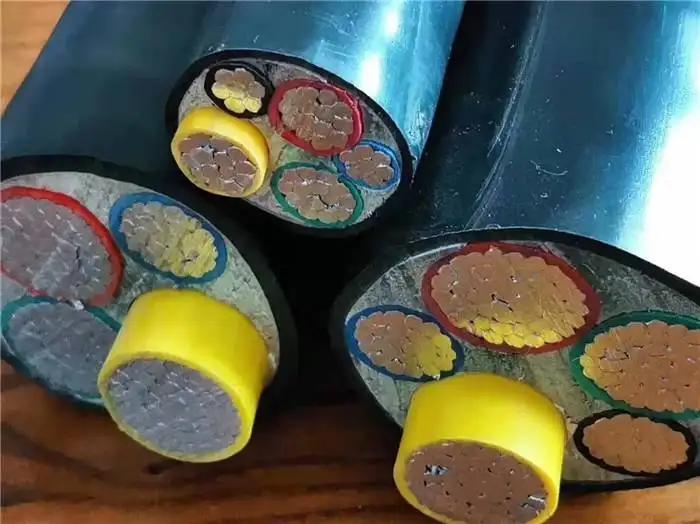

电缆规格就简单一些,表示的是这一个电缆线里有多少根电缆芯线以及每根芯线的横截面积,用几乘几表示。已trvv4*2.5为例,trvv是型号上面介绍过了,4*0.75表示电缆规格,4芯电缆,每根电缆芯线的横截面积是0.75平方毫米(mm²),也就是这根芯线导体的大小,芯线数在前面,单根芯线的横截面积在后面(有些公司会反过来写)。电缆里有多种不同横截面积芯线的表达也挺简单,比如4*10+4*4。还有一种常见的规格类型,比如4*2*0.75,这是电缆里芯线分组,两根0.75mm²芯线为1组。一共4组。电缆规格是电缆各种信息里理解的。

以上就算电缆规格型号说明,电缆线规格型号代表的含义。个人的一个想法是你可以把电缆型号看成一个人的名字,电缆规格是这个人的身高体重。
