五分钟了解,矿物防火电缆到底是什么?

发布日期:2022-03-03    浏览次数:7

矿物绝缘电缆(简称MI电缆),用作配线时,国内俗称矿物电缆或防火电缆。矿物绝缘电缆由铜导体、矿物绝缘、铜或其他金属护套等无机材料组成。


1996年,连接英国和法国的英吉利海峡海底隧道发生严重火灾。即使在钢筋混凝土和焊接钢轨被破坏后,安装在隧道内的矿物绝缘电缆系统仍然为疏散的乘客提供应急照明,经受住了熊熊大火和高温的严峻考验。矿物绝缘电缆以其普通电缆无法比拟的质量和性能,得到越来越广泛的应用。

目前国内常见的防火电缆有三种。

铜芯铜护套氧化镁绝缘电缆:由实心铜棒、氧化镁绝缘和无缝铜管护套组成。(无外护套BTTZ、BTTQ,有外护套BTTVZ、BTTVQ、WD-BTTYZ)

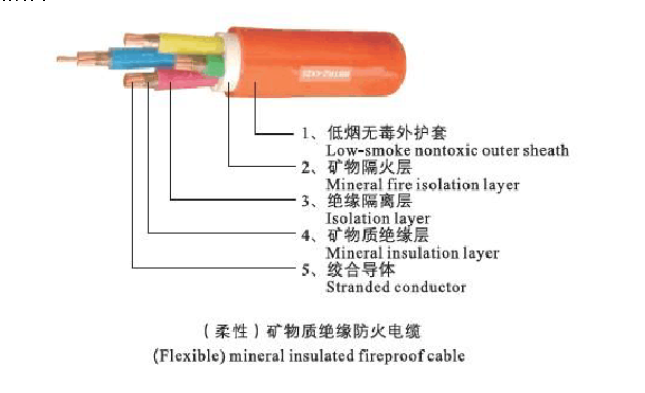

柔性无机云母带矿物绝缘电缆:由铜绞线、氟云母带绝缘和铜带纵向包裹的连续焊接护套组成。(无外护套YTTW、RTTZ,有外护套YTTWV、WD-YTTWY、RTTZV、WR-RTTZY、BTTW、BTTRZ)。

铝护套矿物绝缘软电缆(NG-A,BTLY):由铜绞线、金云母带绝缘、无缝铝管护套、阻氧填料、绝缘耐火层和低烟无卤护套组成。

在上述三类电缆中,BTTZ系列的耐火性能,是目前国际上认可的矿物绝缘电缆。它采用高导电率的实心铜导体为导体,高压缩粉末氧化镁(MgO)为绝缘,无缝铜管为护套,现代建筑布线电缆和特殊行业用电缆(冶金、化工、石油等。)由特殊工艺制成。

防火电缆的优点

使用寿命可达100年;

无燃烧,无助燃,无有毒气体释放,零燃烧能量;

连续工作温度可达250,短期工作温度可达1083。

耐火性能优异,电缆着火后可重复使用;

终端和中间接头配有电缆,增强了电缆的耐火可靠性。

在火灾中,电缆能承受极高的温度、下落物体的冲击和消防水的喷射;

电缆可用于高温环境;

防水、防潮、防油、耐腐蚀;

不老化,电缆性能极其稳定;

电缆的金属护套可作为接地回路;

优异的机械强度和良好的弯曲性能,可用于结构复杂、空间狭小的安装环境;

由于电缆结构的特殊性,其载流量大;

电缆外径小,安装方便,综合成本低,无需管道保护;

防爆性能好,抗核辐射性能优异;

优异的电磁屏蔽性能和电磁兼容性;可以防止动物咬人。

关于价格误解

大多数人都觉得矿物绝缘电缆贵,没人用,其实不然。通过近几年制造商和材料供应商的不断努力,矿物绝缘电缆的价格正在不断接近普通电缆的价格。

截面在25平方米以上的矿物绝缘电缆都是单芯的,所以这种电缆的载流量比普通电缆要大。这一结论也是从模拟实心电缆特性的实验中得出的。同时矿物绝缘电缆的铜护套可以直接用作接地线,这样在选择矿物绝缘电缆时可以减少一根缆芯。

人民大会堂照明系统改造工程中,原计划采用耐火电缆穿管,后决定改用矿物绝缘电缆。两种方案中选用的电缆规格相同(均为小尺寸电缆)。终项目总成本为矿物绝缘电缆与耐火电缆的价格比为97.59: 100。

浅谈防火电缆的安装

随着矿物绝缘电缆应用范围的扩大,许多安装或施工单位开始接触矿物绝缘电缆。由于这些单位不了解产品的施工方法和如何安装,导致安装或施工单位在很多工程项目中抵制使用矿物绝缘电缆。

实际上,电缆放线方式简单,不需要特殊工具和辅助设施。敷设时,可以采取桥架、支架或明敷设。电缆附件(终端和连接器)安装时,制造商将派专业技术人员到现场指导,并提供专用施工工具。

现在用的配件都是压装的,连接简单,操作方便。次接触,不到两个小时就能掌握安装铺设技术。

此外,99D163《矿物绝缘电缆敷设》建筑标准设计图集详细描述了矿物绝缘电缆的安装和敷设方法。安装单位只要按照这个步骤,即使没有厂家技术人员的指导,也能完成电缆的安装和敷设。

由于矿物绝缘电缆的许多优良特性,加上厂家的大力推广,近年来,矿物绝缘电缆陆续被国内许多电气设计规范或标准采用,也在不同行业的许多工程项目中得到了应用。可以预计,未来十年,我国矿物绝缘电缆的使用量将会大大增加。
